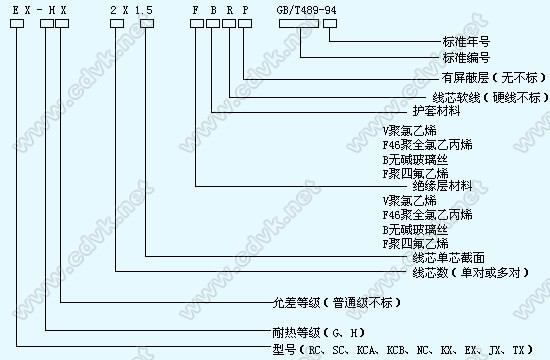

型号表示

























主要技术指标：
    补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
    其中：a)型号第一个字母与热电偶的分度号相对应；
          b)字母“X”表示延伸型补偿导线(型别)；
          c)字母“C”表示补偿型补偿导线(型别)。
    注：SC型补偿导线可配用R型分度号热电偶

结构特征、绝缘层、护层材料、使用温度

     绝缘层及护层               使用温度

  材料           符号

聚氟乙烯           PVC         -25～70℃

                               -25～105℃

聚全氟乙丙烯       FEP         -60～205℃

可溶性聚四氟乙烯   PEA         -60～260℃

产品标号（标记）	补偿导线合金丝和绝缘层颜色
配用热电 偶分度号 一般用（G） 产品标号 耐热用（H） 产品标号 普通级 精密级（S） 普通级 精密级（S） S SC-G SC-GS SC-H -- N NC-G NC-GS NC-H NC-HS K NC-G NC-GS NC-H -- KC2-G KG2-GS KC2-H KC2-HS KX-G KX-GS KX-H KX-HS E EX-G EX-GS EX-H EX-HS J JX-G JX-GS JX-H JX-HS T TX-G TX-GS TX-H TX-HS	补偿号 线型号 配用热电 偶的分度号 补偿导线合金线 绝缘层 着色 正极 负极 正极 负极 SC S(铂铬10—铂) SPC(铜) SNC(铜镍) 红 绿 NC N(镍铬硅—镍硅) NPC(铁) NNC(铜镍) 红 黄 KC K(铜—康铜) KPC(铜) KNC(铜镍) 红 蓝 KX K(镍铬—镍硅) KPX(镍铬) KNX(铜镍) 红 黑 EX E(镍铬—铜镍) EPX(镍铬) ENX(铜镍) 红 棕 JX J(铁—铜镍) JPX(铁) JNX(铜镍) 红 紫 TX T(铜—铜镍) TPX(铜) TNX(铜镍) 红 白

补偿导线的热电势、允差

	热电势及允差（μV）						热电偶测试 端温度(℃)
	100 ℃			100 ℃
	热电势 (标准值)	允 差		热电势 (标准值)	允 差
		普通级	精密级(S)		普通级	精密级(S)
SC或RC	645	±60(±5.0℃)	±30(±2.5℃)	1440	±60(±5.0℃)	--	1000
KCA	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
KCB	4095	±100(±2.5℃)	±60(±1.5℃)	8137	--	--	900
KX	4095	±100(±2.5℃)	±60(±1.5℃)	8137	±100(±2.5℃)	±60(±1.5℃)	900
NC	2774	±100(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
NX	2774	±200(±2.5℃)	±60(±1.5℃)	5912	±100(±2.5℃)	±60(±1.5℃)	900
EX	6317	±60(±2.5℃)	±120(±1.5℃)	13419	±200(±2.5℃)	±120(±1.5℃)	600
JX	5268	±140(±2.5℃)	±85(±1.5℃)	10777	±140(±2.5℃)	±85(±1.5℃)	500
TX	4277	±60(±1.0℃)	±30(±0.5℃)	9285	±90(±1.5℃)	±48(±0.8℃)	300

补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：

使用分类	标称截面(mm2)	单股线芯		多股软线芯(R)		绝缘层厚度(mm)	护层厚度(mm)	外径上限(mm)
		线芯股数(根)	单线直径(mm)	线芯股数(根)	单线直径(mm)			扁平型		屏蔽扁平型
								单股线芯	多股线芯	单股线芯	多股线芯
一般用(G)	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐热用(H)	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.80	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

订交货说明：
    1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
    2、本公司生产热电偶用补偿电缆，供多点测温使用。
    3，用户如有特殊需求，可在订货合同中注明。
